GPD60(YB36)壓力直角變送器是把壓阻式敏感原件封裝在壓力接口內構成，被測壓力通過壓力接口作用在敏感元件上，實現了壓力與輸出電壓信號的線性轉換 。壓力接口為 M27×2外螺紋，密封墊端面密封，適用于用于煤礦水文監測，污水、河水、江水的 處理及水渠、江河、深井、湖泊、海岸、地質等水文監測；適用于壓力探頭和輸出信號成直角方向的測量。

一、產品特點：

采用進口芯片，精度高、穩定性好；
合金鋼密封結構，耐腐蝕性好；
適用于壓力探頭和輸出信號線成直角方向的測量；
安全防爆型產品，可用于惡劣環境及危險性場合；
標準電流、電壓輸出，互換性強；
超強的抗干擾設計；
抗沖擊，抗震動，耐腐蝕；
防水錘設計，傳感器抗沖擊能力強，使用壽命長。

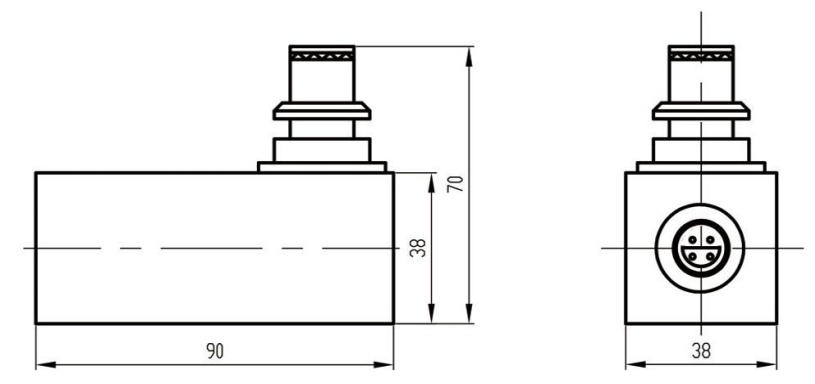

二、外形尺寸

三、詳細參數:

四、使用注意事項

壓力傳感器使用過程中為了獲得*佳的測量結果，請考慮以下幾點：

1、防止傳感器與強腐蝕性或過熱的介質接觸；
2、傳感器在使用過程中電纜線走勢盡量朝下，防止地下水、冷凝水通過四色線滲到傳感器內部，造成傳感器絕緣**；
3、請不要用力拉扯傳感器上的電纜線，防止傳感器內部電路損壞或破壞傳感器防護性能；
4、產品表面有少量油狀物為正?，F(xiàn)象，不影響正常使用；
5、若條件允許，建議裝配前對庫存品進行3次預壓（預壓簡單講就是將傳感器加載到額定載荷，然后將載荷完全卸掉），這樣可以大大提高傳感器的機械穩定，能提高傳感器讀數（輸出信號）的穩定性；
6、傳感器連接件（螺栓，支角、墊片等附件）應有足夠的強度；
7、安裝完成后載荷方向應通過傳感器的承重軸心線；
8、安裝過程中防止劃傷、碰傷傳感器；
9、定期檢查測力系統連接處不得卡有煤塊、石子等雜物；
10、在測力系統上進行焊接操作時應斷開傳感器和電源及儀表的鏈接；若焊接位置離傳感器位置較近的時候，應卸下傳感器，以免傳感器內部電路燒壞；
11、定期檢查各接線是否有松動、折斷的情況；
12、傳感器或和傳感器連接的儀表發生故障應立即斷開電源，然后再報修；
13、傳感器應遠離熱源、和傳感器鏈接的儀表應遠離振動源及熱源；
14、傳感器應存儲在無腐蝕性介質，無水漬、清潔、通風良好的空間，環境相對干燥的空間；
15、安裝和拆卸過程應防止傳感器劃傷、碰傷，并保護好傳感器引出線不受損傷；
16、定期檢查測力系統附近的排水系統，避免堵塞；
17、若用到接線盒，接線盒應遠離水源；
18、測力系統每次開機后，先預熱5分鐘以上；
19、若測力系統安裝在野外可根據情況安裝防雷設施；
20、為保證測力系統準確性，定期對系統進行校準。

五、聲明

1、請不要私自拆卸傳感器，因私自拆卸造成傳感器損壞，我司概不負責；
2、產品表面有少量油狀物為正?，F(xiàn)象，不影響正常使用；
3、如果傳感器出現故障，請與我公司的取得聯系，確認問題后需要把變送器寄回本公司維修時請附帶詳細的故障現象。寄回前切記對傳感器進行有效防護，防止運輸途中造成二次損傷。
